孔板流量計的選型標準、安裝方式和結構原理

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-1587 發布日期：2021-06-29
孔板流量計的裝置和適用于下列管段和管件有關節流件上游側**阻力件、第二阻力件，節流件下右側**阻力件，從節流件上游第二阻力件到下游**阻力件之間的管段以及差壓訊號管路等。


二、孔板流量計裝置管道條件
1、節流件前后的直管段必需是直的，不得有肉眼可見的彎曲。
2、裝置節流件用得直管段應該是潤滑的，如不潤滑，流量系數應乘以粗糙度修正 稠密。
3、為保證流體的活動在節流件前1D出構成充沛開展的紊流速度散布，而且使這 種散布成平均的軸對稱形。
(1)直管段必需是圓的，而且對節流件前2D范圍，其圓度請求其甚為嚴厲，并且 有一定的圓度指標。詳細權衡辦法：
(A)節流件前OD, D/2, D, 2D4個垂直管截面上，以大至相等的角間隔 至少分別丈量4個管道內徑單測值，取均勻值D。恣意內徑單丈量值 與均勻值之差不得超越±0.3%。
(B)在節流件后，在OD和2D位置用上述辦法測得8個內徑單測值，任 意單測值與D比擬，其*大偏向不得超越±2%。
(2)節流件前后請求一段足夠長的直管段，這段足夠長的直管段和節流件前的部分 阻力件方式有關和直徑比B有關，見表1 (B=d/D,d為孔板開孔直徑，D為管 道內徑)。
(3)節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的形 式和B=0。7 (不管實踐6值是幾)取表一所列數值的1/2。
(4)節流件上游側為敞開空間或直徑N2D大容器時，則敞開空間或大容器與節流件 之間的直管長不得小于30D (15D)0若節流件和敞開空間或大容器之間尚有其 它部分阻力件時，則除在節流件與部分阻力件之間設有附合表1上規則的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
三、孔板流量計裝置方式
1、孔板流量計測量液體


測量液體流量時工藝管道程度裝置，差壓變送器的位置 處于節流安裝下方時，取壓口應在節流安裝的程度中心 軸線下偏45°角引出，這能夠消樣除由流體傳放出的氣體進入導壓管和差壓變送器。若差壓變送器處于節流安裝的上方時，除取壓口下偏＜45°角然后向 上引導壓管外，應在導壓管 上的*高點安裝集器或排氣閥。
2、測量水蒸汽


測量蒸汽流量時，裝置方式普通為差壓變送器低于、高于節流安裝兩種。取壓口位置應附合上述裝置請求，并在導壓管制高點處裝上放氣閥和氣體搜集器。
3、測量氣體


測量介質為清潔的氣體流量時，裝置方式普通為差壓變送器高于、低于節流安裝兩種取壓口位置應契合上述裝置請求，當差壓變送器低于節流 安裝時，導壓管必需向下彎至差壓變送器，并在*低處安裝放水閥和堆積器。

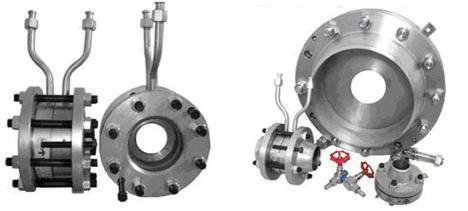

四、外形
標準孔板

孔板流量計

五、工作原理
充溢管道的流體流經管道內的節流安裝，在節流件左近形成部分收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，依據活動連續性塬理和伯努利方程能夠推導出差壓與流量之間的關系而求得流量。其根本公式如下：
計算公式
c－流出系數　　無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量　Kg/s
qv－體積流量　m3/s
?－直徑比d/D 無量綱
流體的密度Kg/m3
可收縮性系數　　無量綱

六、構造
節流安裝組成
1. 節流件：規范孔板、規范噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
2. 取壓安裝：環室、取壓法蘭、夾持環、導壓管等
3. 銜接法蘭（國度規范、各種規范及其它設計部門的法蘭）　、緊固件。
4. 測量管
標準孔板流量計
七、標準孔板流量計選型：

型號

說 明
LG 節流裝置
  代號

按其結構特征的兩大基本分類
  K

孔板
  P

噴嘴等


代號

公稱壓力(105Pa)


2.5

2.5


10

10


16

16


25

25


64

64


100

100


200

200


代號

口徑
  10～1600

10～1600mm


代號

按其結構形式細分


H

標準孔板(環室)


Y

標準孔板(法蘭)


K

標準孔板(鉆孔)


I

ISA 1932噴嘴


L

長徑噴嘴


W

文丘利噴嘴


G

經典文丘利管

S

雙重孔板


Q

圓缺孔板


Z

錐形入口孔板


R

1/4圓孔板


P

偏心孔板


N

整體(內藏)孔板


X

楔形孔板


T

不在上述之列的特殊節流裝置


代號

介質


1

液體


2

氣體


3

蒸汽


4

高溫液體


代號

補償形式


N

不帶壓力、溫度補償


P

帶壓力補償輸出


T

帶溫度補償輸出


Q

帶壓力、溫度補償輸出


代號

變送器差壓量程范圍


0

微差壓量程


1

低差壓量程


2

中差壓量程


3

高差壓量程


代號

是否帶現場顯示


W

節流裝置傳感器


X

智能節流裝置(流量計)


代號

供電方式


0

外接 24VDC供電


1

3.6V電池供電
